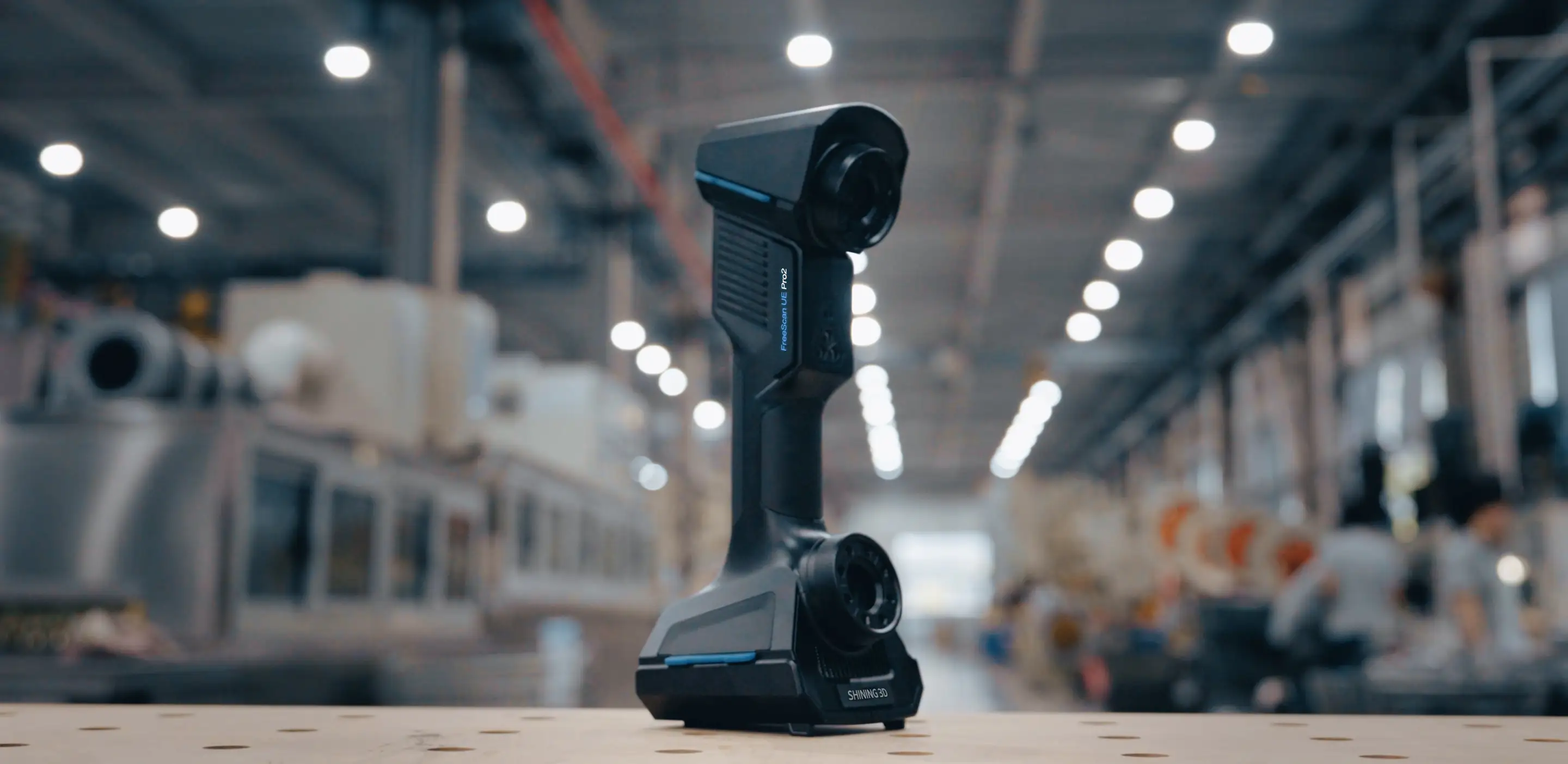

FreeScan UE Pro

Inspección de grado metrológico de alta precisión
FreeScan UE Pro Laser Handheld Scanner 3D hereda la alta precisión, la precisión de grado metrológico y el diseño liviano de FreeScan UE, al tiempo que mejora la capacidad de escaneo fino y el control de precisión global del escaneo de piezas de trabajo a gran escala.

Alta precisión (clase metrológica)

Precisión de hasta 0,02 mm, precisión volumétrica 0,02 mm+0,04 mm/m.

Múltiples modos de escaneo

13 líneas láser cruzadas para escanear objetos grandes rápidamente, 5 líneas láser paralelas para escanear detalles finos y una sola línea láser para escanear agujeros profundos
y áreas de cavidades.

Control de precisión global

Función de fotogrametría integrada sin necesidad de aplicar objetivos codificados, bloquea rápidamente la posición espacial del
marco objetivo.

Operación fácil

Heredando el diseño liviano y ergonómico de la serie UE, el software de escaneo fácil de usar permite una operación fácil y acorta la curva de aprendizaje.

Amplia gama de adaptaciones de materiales

Admite el escaneo de superficies negras y altamente reflectantes, proceso de escaneo más eficiente.

Detalles finos y ricos

Con cámaras de mayor resolución y 5 líneas láser paralelas, FreeScan UE Pro permite el
escaneo de objetos con muchas funciones y restaura los detalles finos con mayor precisión.

Especificación

Modo de escaneo

Escaneo de líneas múltiples, escaneo de una sola línea, escaneo fino

Precisión de escaneo

Hasta 0,02 mm

máx. Rango de escaneo

600mm×550mm

Clase de láser

Clase Ⅱ (seguro para los ojos)

Peso

840 gramos

Humedad de trabajo

10-90%

Fuente de luz

26 líneas láser, línea láser única, 5 líneas láser paralelas

Velocidad de escaneo

1.850.000 puntos/s

Fotogrametría

Modo de fotogrametría de barra de escala incorporado

Estándar de conexión

USB 3.0

Alimentación

12 V, 5,0 A

Certificación

CE, FCC, ROHS, RAEE, KC

Distancia de trabajo

300 mm, 200 mm

Profundidad de escaneo

170 mm ~ 680 mm

Precisión volumétrica*

0,02+0,03 mm/m (modo estándar); 0,02+0,015 mm/m (modo de fotogrametría integrado)

Dimensión

298 mm x 103,5 mm x 74,5 mm

Temperatura de trabajo

-20 ℃-40 ℃

Configuración de computadora recomendada:

Sistema operativo: Win10, 64 bits; Tarjeta gráfica: tarjetas de la serie NVIDIA GTX/RTX, superior o igual a GeForce RTX 3060; Memoria de video: ≥6 G; Procesador: I7-8700; Memoria: ≥32 GB.


Nota:

La precisión volumétrica es la relación entre la precisión de los datos 3D y el tamaño del objeto, con una reducción de la precisión de 0,04 mm por 100 cm. el estándar anterior se determina midiendo la distancia del centro de la esfera empalmando los puntos del marcador.
